A6824 / A6824R 接口卡是 A6000 机器监控系统的一个组件。
该卡用于定期记录监控数据。捕获的数据通过传输
Modbus RTU 或 Modbus over TCP 接口。
该卡有 6 条 RS 485 总线。每条线路最多可为 8 台 A6000 显示器提供服务。经过
通过配置,可以将监视器分配给接口卡的总线。

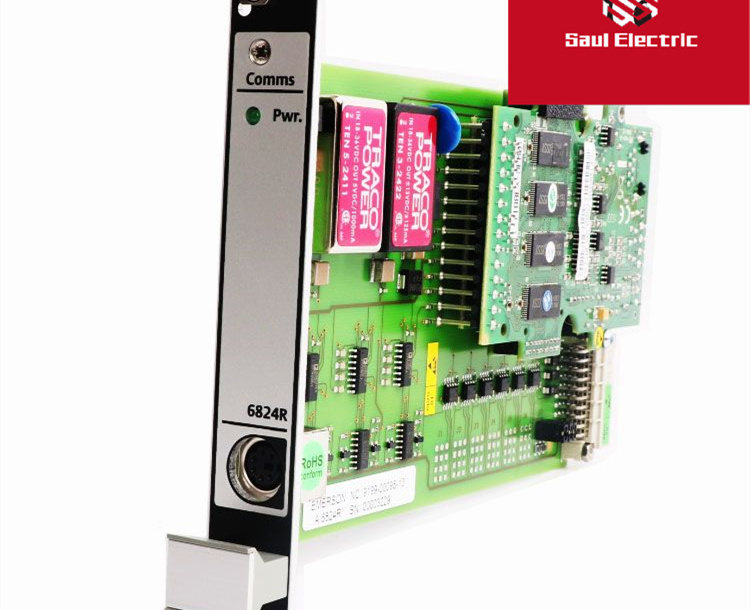

EMERSON A6824R 9199-00098-13 Modbus 通信 (4HP)。使用艾默生无线网关实施可靠且安全的无线基础设施
CSI 6500 机械健康监测仪
A6824/ A6824R,网关 6x RS485 到 Modbus RTU 和 TCP/IP
为安全使用显示器,请遵守“接口卡 A6824 / A6824R”(订货号:6110−90090)的使用说明。您可以在组态软件 CD 上以 pdf 数据文件的形式找到该说明。其中,它包含有关配置和使用 A6824 / A6824R 的有用信息。
为确保显示器的安全操作并允许设置所有功能,必须仅使用最新版本的配置软件(2.08 版或更高版本)和操作手册。
使用旧的操作手册或过时的配置程序可能会导致测量功能出现故障或受到限制。
安装和装配
安装 A6824 / A6824R 网关需要在 19” 机架或其他 Intermas 兼容外壳中准备好 3U 插槽。
要使用 A6824R,插槽必须配备 30 针插头连接器(DIN 41612/IEC60603 设计 C/3)。下表列出了引脚分配。
要使用 A6824,插槽必须配备 48 针插头连接器(DIN 41612,设计
女 48 男)。下表列出了引脚分配。
RS485
为了 RS 485 总线的无故障运行,需要在总线的第一个和最后一个设备上进行电气终端。这意味着必须在 A6824 / A6824R 接口转换器旁边的线路“A”和“B”之间以及总线上物理上最后一个设备处安装一个 120 欧姆电阻器。此外,在总线的第一个或最后一个设备上,“A”线必须通过一个上拉电阻连接到 +5V,“B”线必须通过一个下拉电阻连接到地。
通过使用 A6824,这可以通过网关卡上的插入式跳线来完成。图中显示了 6 条 RS 485 总线线路的跳线位置。
要激活总线终结器并将线路“A”和“B”放置在参考点上,请如图 a) 所示插入跳线。图 b) 显示了停用总线终端和开放参考的跳线位置。
• 跳线 1−2 闭合:总线的“B”线通过下拉电阻接地
• 跳线 3−4 闭合:“A”和“B”之间的电阻为 120 欧姆
• 跳线 5−6 闭合:总线的“A”线通过上拉电阻连接到 +5 V
Modbus RTU接口

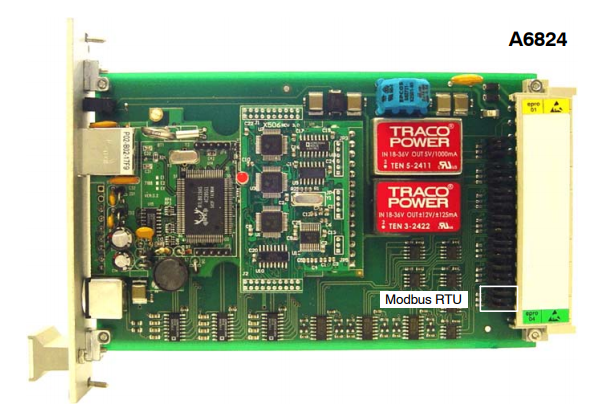

Modbus RTU 协议通过附加的 RS 485 接口输出。下图中,Modbus RTU 接口的跳线用白框标出。
A6824
安装
1. 安装显示器前检查插槽接线。
2.将网关A6824/A6824R推入准备好的插槽中,轻压
插入插头连接器。
3. 用手拧紧前面板上的两个固定螺丝以固定网关。
