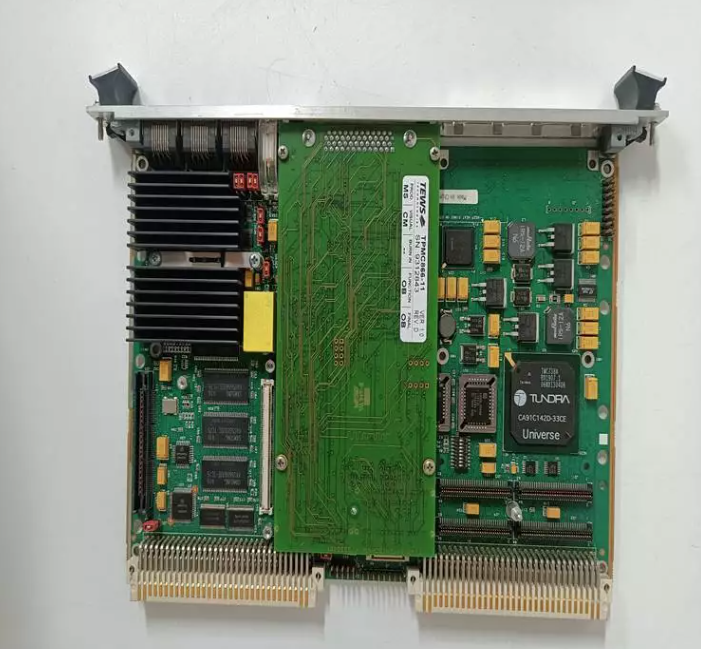

MOTOROLA 188987-008R 摩托罗拉控制板

MVME5101-216x 400 MHz MPC7400, 512MB ECC SDRAM, 17MB闪存和2MB L2缓存400和500 MHz MPC7410商用型号MVME5110-213x 400 MHz MPC7410, 64MB ECC SDRAM和2MB L2缓存MVME5110-214x 400 MHz MPC7410, 128MB ECC SDRAM和2MB L2缓存MVME5110-215x 400 MHz MPC7410, 256MB ECC SDRAM和2MB L2缓存MVME5110-216x 400 MHz MPC7410, 512MB ECC SDRAM和2MB L2缓存MVME5110-216x 500 MHz MPC7410, 64MB ECC SDRAM和2MB L2缓存MVME5110-223x 500 MHz MPC7410, 64MB ECC SDRAM和2MB L2缓存MVME5110-223x 500 MHz MPC7410, 64MB ECC SDRAM和2MB L2缓存MVME5110-224x 500 MHz MPC7410128MB ECC SDRAM和2MB L2缓存MVME5110-225x 500 MHz MPC7410, 256MB ECC SDRAM和2MB L2缓存MVME5110-226x 500 MHz MPC7410, 512MB ECC SDRAM和2MB L2缓存500 MHz MPC7410扩展温度模型MVME5107-214x 500 MHz MPC7410, 128MB ECC SDRAM和2MB L2缓存MVME5107-215x 500 MHz MPC7410, 256MB ECC SDRAM和2MB L2缓存MVME5107-215x 500 MHz MPC7410, 512MB ECC SDRAM和2MB L2缓存MVME712M兼容I/O IPMC712-001多功能后I/O PMC模块;超宽SCSI，一个并行端口，三个同步和一个同步/异步串行端口。MVME712M过渡模块连接器:1个DB-25同步/异步串行端口，3个DB-25异步串行端口，1个AUI连接器，1个D-36并行端口，1个50针8位SCSI;包括3排DIN P2适配器模块和电缆。MVME761兼容I/O IPMC761-001多功能后置I/O PMC模块:超宽SCSI，一个并口，两个异步和两个同步/异步串口。MVME761-001转换模块:2个DB-9异步串口连接器，2个HD-26同步/异步串口连接器，1个HD-36并口连接器，1个RJ-45 10/100以太网连接器;包括3排DIN P2适配器模块和电缆(用于8位SCSI)。MVME761-011转换模块:2个DB-9异步串口连接器，2个HD-26同步/异步串口连接器，1个HD-36并口连接器，1个RJ-45 10/100以太网连接器;包括5排DIN P2适配器模块和电缆(用于16位SCSI);要求背板带有5排DIN连接器。

MVME5100具有摩托罗拉的PowerPlus II体系结构，可选择多种处理器-摩托罗拉的MPC7400或带有AltiVec的MPC7140? 技术，或低功耗MPC750类或MPC755类处理器。MVME5100包含高度优化的PCI接口和内存控制器，可实现高达582MB的内存读取带宽和640MB突发写入带宽。存储器总线的优化与系统总线，以实现大的系统性能。这个MVME5100的高级PowerPlus II体系结构支持完全PCI264MB的吞吐量，而不会耗尽CPU的内存。MVME5100的其他功能包括双以太网端口、双串行端口和高达17MB的闪存。二级缓存（可选）1MB（MPC750类和MPC755类），1或2MB（MPC7400）和2MB（MPC7140），使用突发模式SRAM模块。存储器EEPROM，板载可编程1MB，通过两个32针PLCC/CLCC插座；16MB表面安装主存储器（特别提款权）带100MHz总线的PC100 ECC SDRAM板载32MB至512MB，可扩展至1GB通过RAM500内存夹层NVRAM 32KB（用户可使用4KB）内存控制器Hawk系统内存控制器（SMC）PCI主机桥Hawk PCI主机桥（PHB）中断控制器Hawk多处理器中断控制器（MPIC）外围设备支持双16550兼容异步串行端口的路由前面板RJ-45连接器（COM1）和板载标题（COM2）双以太网接口，一个路由到前面板RJ-45，一个布线到前面板RJ-45或可选路由至MVME761上的P2、RJ-45VMEbus Tundra universe控制器，64位PCI可编程中断器和中断处理程序支持链表的可编程DMA控制器全系统控制器

其它型号：

BENTLY   3500/22M 138607-01 （138607-01AC ）

GE  531X302DCIAWG1

ORMEC  SAC-SW220/EB

ORMEC  SAC-SW225/EB

GE  SR489-P1-HI-A20-E-H

MOTOROLA  MVME51105E-2161

SWITCHING  TR-500Q-P-F1 3503311-02

MOTOROLA    MVME5100

MOTOROLA  MVME2604761 I/O

MOTOROLA  MVME761-001

MOTOROLA  AET-3047

MOTOROLA 188987-008R 188987-008R001
