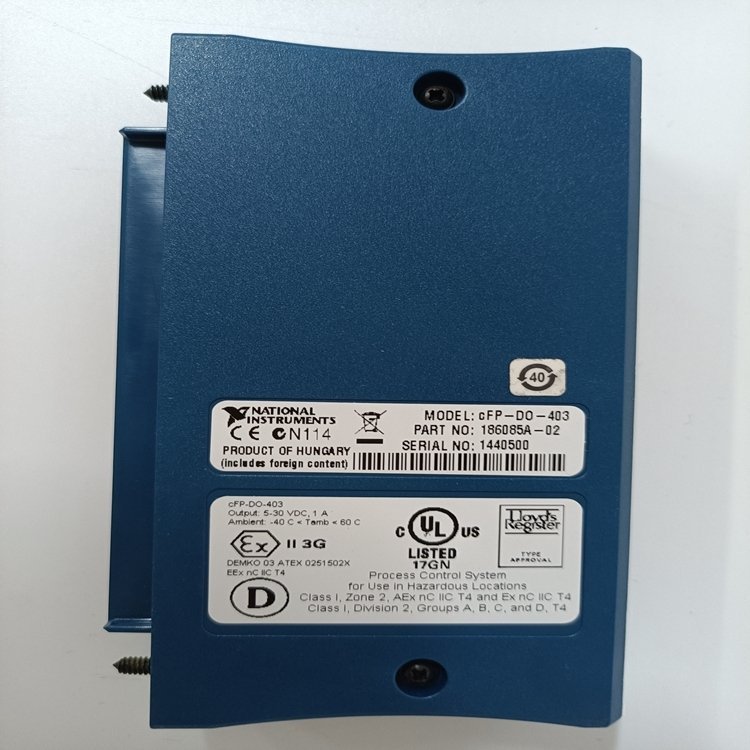

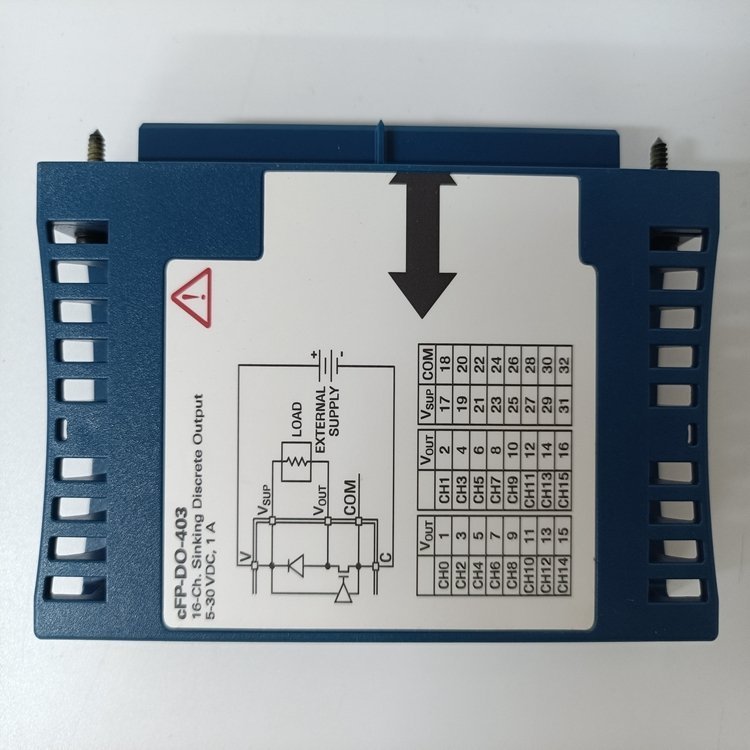

NI CFP-DO-403 16通道数字输出模块 美国进口

NI CFP-DO-403 16通道数字输出模块 美国进口

用于 Compact FieldPoint 的 National Instruments cFP-DO-40316 通道、5 至 30 V 灌电流数字输出模块

具有以下特点：

•16路下沉数字输出通道

•每个通道吸收 2 A 电流的输出，16 A2每个模块

•兼容 5 至 30 VDC 的电压

•250伏均方根CAT II 连续通道对地隔离，通过 2,300 V 验证均方根, 5 s 介电耐受测试

•–40 至 70 °C 操作

•开/关 LED 指示灯

•支持热插拔

在CFP-DO-403是一个多用途数字输出模块从美国国家 仪器。该模块具有 16 个下沉数字输出通道。每个通道都使用 5 到 30 VDC 的电压进行调谐。该模块可为每个通道提供 2 安培的电流，每个模块的max电流为 16 A 平方。每个通道都由一个 LED 构成，有助于指示通道状态为开/关。在NI CFP-DO-403模块还具有背板和输出信道之间的2300 V的过渡隔离。该模块具有用于设置和安装的热 PnP 功能。它还可以自动检测和识别配置软件。在CFP-DO-403数字输出模块被设计为安装在一个CFP-BP-X的Compact FieldPoint背板。背板为模块提供正常运行的电源。该模块可与 cFP-CB-x 连接器块一起使用，它为所有 16 个输出通道和外部电源提供链接。在NI CFP-DO-403有8周公共端（COM）。此外，该模块有 8 个电源连接到现场设备 (VSUP)。每个通道的max更新率为 20 kHz。该模块的输出阻抗为 0.12 Ω。在NI CFP-DO-403max截止状态泄漏是50μA。随机运行振动为10-500Hz；正弦运行振动值相同。操作冲击值为50克。在NI CFP-DO-403满足EMC标准的电气设备。这些标准对于测量、控制和实验室目的至关重要。该模块可在海拔2000米的高度操作，并具有2的污染程度NI CFP-DO-403只能在室内使用是可行的。此数字量输出模块的消耗值为 600 mW。

主打品牌与型号

罗克韦尔（A-B）:1756，1785，1771，1746，1747，1769等，及部分停产备件  （1398,1326,1336,1394,2711等）如：1756-L63，2711-T10C10

莫迪康：Quantum 140系列处理器、控制卡、电源模块等，如：140CPU11303

GE FANUC 发那科：IC697，IC693，IC695，IC200，DS200，DS3800，IS215，VMI,等，如：IC693CPU364

摩尔（MOORE)：6ES5(948，946，947,等停产模块）；6ES7（400系列，部分）；TI,VIPA,SSB,6DD,6DS,6GK,6A V,6RA（部分型号）等。 停产备件做的比较多，如：6ES5-948-3UR23, 39ACM28AEN

福克斯波罗（FOXBORO)：FBM,CP60，CP40，CP30等，如：FBM215, CP40B

ABB：机器人控制系统DSQC系列 ，BAILEY INFI 90及停产备件，如：DSQC 697

霍尼韦尔（HONEYWELL）：TDC3000，620、621、514、513等，如：51400700-100

英维斯(TRICONEX):TRICON  DCS的系列，如：3805E

西屋（westinghouse）：OVATION系统、WDPF系统、WEStation系统备件,如：1C31129G03

博世 力士乐（Bosch Rexroth）：Indramat，I/O模块,PLC控制器,伺服控制，驱动模块等，如：VT3006-S35/R1

摩托罗拉（MOTOROLA）：MVME 162、MVME 167、MVME1772、MVME177等系列，如：MVME162-212

另外还有 Woodward（伍德沃德）， 雅马哈(YAMAHA), 贝加莱(B&R)，黑马(HIMA),  KEBA， 安川(YASKAWA) 等品牌的停产备件

4-输入动态信号分析仪

　　针对±316 mV到±42.4 V输入范围的6种增益设置

　　采样***达204.8 kS/s的4路同步采样模拟输入

　　软件可配置的AC/DC耦合和IEPE调理

　　可变抗混叠滤波器

　　支持IEEE 1451.4 1类智能(TEDS)传感器

　　动态范围为118 dB的24位模数转换器

　　概览：

　　NI PXI-4462是一款专为声音和振动应用而设计的***数据采集模块。 该模块包含了适用于麦克风、加速度计及其它具有超宽动态范围的传感器的硬件和软件，以实现***的测量。 常见应用有：音频测试;汽车噪声、振动和声振粗糙度(NVH);以及机器状态监测。

　　***： 购买组合更省钱。

　　购买NI PXI-4462与NI声音和振动测量套件(其中包括NI声音及振动助手)产品组合，则可享受优惠的折扣价格。 浏览资源选项卡，以了解更多关于声音和振动测量套件分析功能的更多信息。

　　多设备同步

　　针对需要高达上千个通道的应用，用户可在通道间相位失真小于0.1度的情况下，同步操作两个及以上的NI 446x设备。

　　可兼容混合插槽的PXI模块

　　可兼容混合插槽的PXI和PXI Express组成结构中均配置有PXI-4462。 可兼容混合插槽的PXI-446x模块适用于***PXI Express机箱中的PXI插槽、 CompactPCI插槽和混合插槽。

　　***使用的软件

　　NI声音与振动分析软件(包含：NI声音和振动测量套件及NI声音与振动工具包)具有信号处理功能，可用于音频测量、分数倍频程分析、频率分析、瞬态分析和阶次跟踪。 NI分析软件包括NI声音与振动助手交互式软件，用于快速采集、分析并记录声学、噪音和振动数据。 借助灵活且基于配置的测量库和开放式分析功能，声音与振动助手(Sound and Vibration Assistant)采用基于软件的***测量方法来快速捕捉数据，进而创建自定义应用程序。
